classes emission titre

Il s'agit maintenant de rentrer un peu plus dans le détail. Il n'y a pas vraiment grand choses à comprendre dans cette partie du cours, si ce n'est la logique de codage des classes d'émission. Pour le reste, c'est un cours à apprendre par cœur



3 caractères pour définir une classe d'émission...

• Les classes d’émission (appendice 1 du RR) ont 3 caractères

La première lettre défini le type de modulation :
• Les modulations de fréquence et de phase sont si proches que, souvent, on ne les différencie pas. En cas de doute sur la modulation utilisée, le code F sera retenu.

Le chiffre défini la nature du signal modulant :
• Lorsque la nature du signal modulant est codée 1 ou 2, il s’agit d’une seule voie contenant de l’information numérique ou quantifiée avec (ou sans) emploi de sous porteuse modulante. En CW, l’information est quantifiée car la durée des traits est trois fois plus longue que la durée des points.



La deuxième lettre définie le type d'information transmis :
• Une distinction est faite entre les images fixes (fac-similé, C) et la vidéo (télévision, F). Remarque : la SSTV doit être codée C (et non pas F).
• Le code B est utilisé pour la télégraphie automatique (texte) avec ou sans système de correction d’erreur (CRC) alors que le code D est utilisé pour la transmission de données avec système de correction d’erreur (ARQ ou FEC).
• Lorsque plusieurs types d’information sont transmis simultanément (exemple: son et vidéo pour la télévision), le code W est utilisé.

Le RR a prévu des informations complémentaires concernant
 la bande passante nécessaire (préfixe à 4 caractères)
 le type d’information transmis (suffixe à 2 lettres)
• les radioamateurs n’utilisent pas ces informations complémentaires

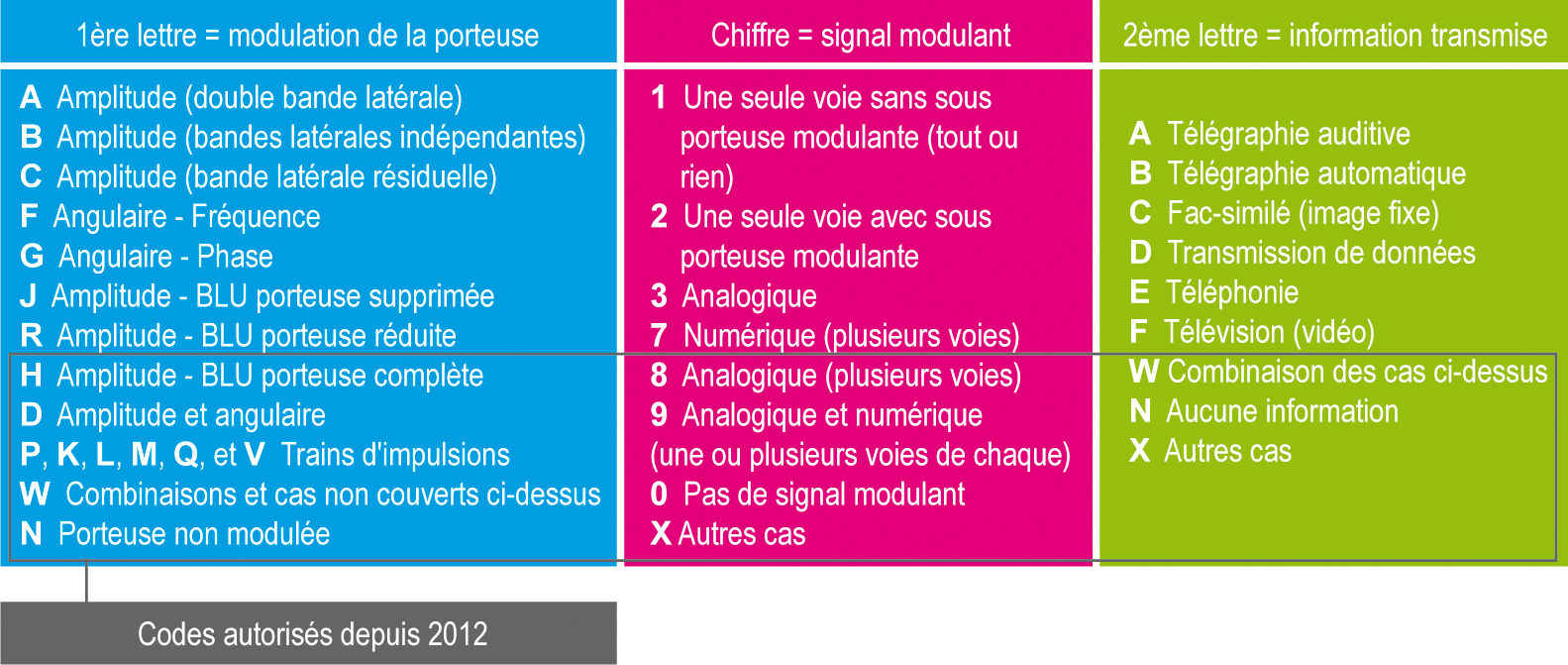

Ce que nous devons connaître se trouve dans le tableau ci-dessous :

tableau classes emission 01

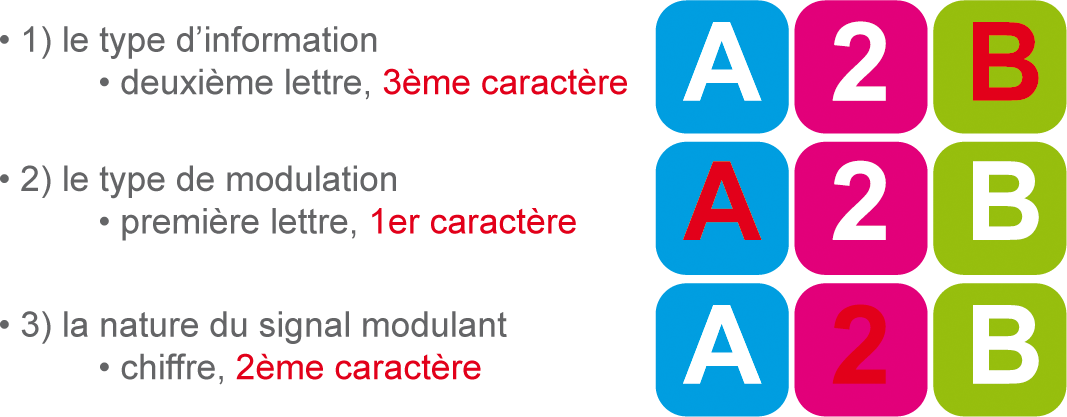

• La définition d’une classe d'émission ne se dit pas dans l’ordre des caractères qui la composent. La classe d’émission est définie en indiquant dans l’ordre ci-dessous :



tableau classes emission 02



* Attention, concernant la nature du signal modulant, cette donnée n'est pas précisée si le signal modulant est « analogique » (code 3).

Dans cette exemple, A2B signifie Télégraphie automatique - modulation d'amplitude double bande latérale - avec emploi de sous porteuse modulante





Voici une solution pour retenir ces classes d'émission

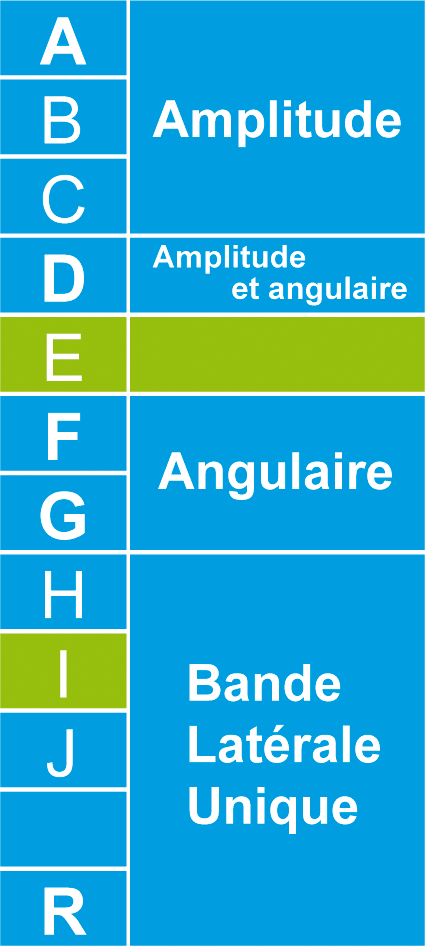

tableau classes emission 03

Type de modulation

on commence par l’amplitude seule


• A = AM pure, B et C = AM spécifiques


puis amplitude et angulaire (D)


puis angulaire seule
• F = fréquence et G = phase


viennent ensuite les trois types de BLU
• H = double bande latérale, J = normale, R = dégradée


• à la fin, on trouve les trains d’impulsions (K, L, M, P, Q et V) et la non-modulation (N = porteuse pure)
• les lettres O et I ne sont utilisées (risque ainsi que les lettres E, S, T et U

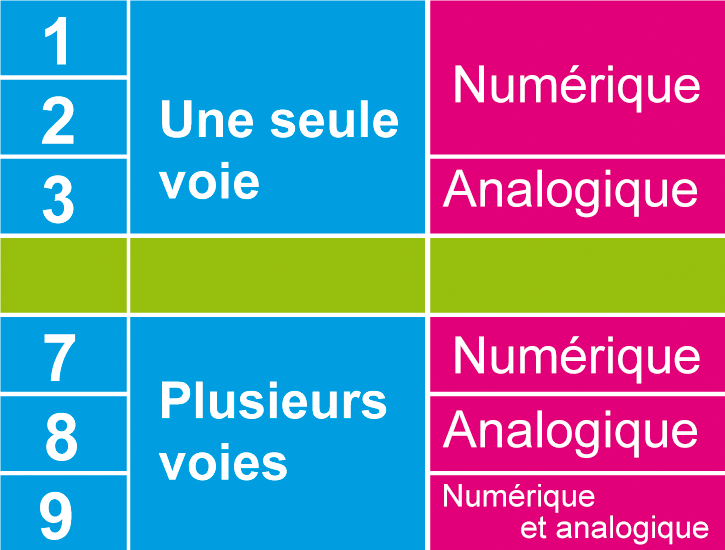

tableau classes emission 04Ensuite, le signal modulant

on commence par une seule voie numérique
• 1 = simple et 2 = avancé (sous porteuse modulante)


on continue avec l’analogique
3 (une seule voie)


puis même ordre avec plusieurs voies
• 7 = numérique puis 8 = analogique

et enfin combinaison des deux
• 9 = numérique et analogique
• 0 signifie "pas de signal modulant".
• les chiffres 4, 5 et 6 ne sont pas utilisés.







Enfin, l'information transmise (mnémotechnique, initiale de chaque mot)

• Auditif
• Bécane (= machine pour décoder)
• Copie (= image fixe)
• Données
• Ecoute
• France Télévision
• No info
• Wet suit (= combinaison de plongée en anglais…).





Exemples de classes d’émission

• A1A : Télégraphie auditive ; modulation d'amplitude par tout ou rien sans emploi de sous porteuse modulante
• A1B : Télégraphie automatique ; modulation d'amplitude par tout ou rien sans emploi de sous porteuse modulante
• F2A : Télégraphie auditive ; modulation de fréquence ; une seule voie avec sous porteuse modulante
• F3E : Téléphonie ; modulation de fréquence
• J3E : Téléphonie ; modulation d'amplitude BLU, porteuse supprimée
• F7W : Combinaison de différents types d’information, modulation de fréquence, plusieurs voies numériques. Ne pas confondre les classes d’émission avec les protocoles (ex : SSTV, PSK31)
• N0N : aucune information, porteuse non modulée. Pour faire simple, c'est un "tune"


• Les stations peuvent utiliser toutes les classes d’émission.
• Avant mars 2013, émissions expérimentales sous réserve d’autorisation
• Mais les "ex-classe 3" (F0xxx) n’ont droit qu’aux 6 classes d’émission suivantes : A1A, A2A, A3E, F3E, G3E et J3E.



• Représentation schématique des classes d’émission.
Bien que ce ne soit pas explicitement inscrit au programme de l’épreuve de réglementation, quelques questions portent sur ces représentations schématiques (oscillogrammes notamment).

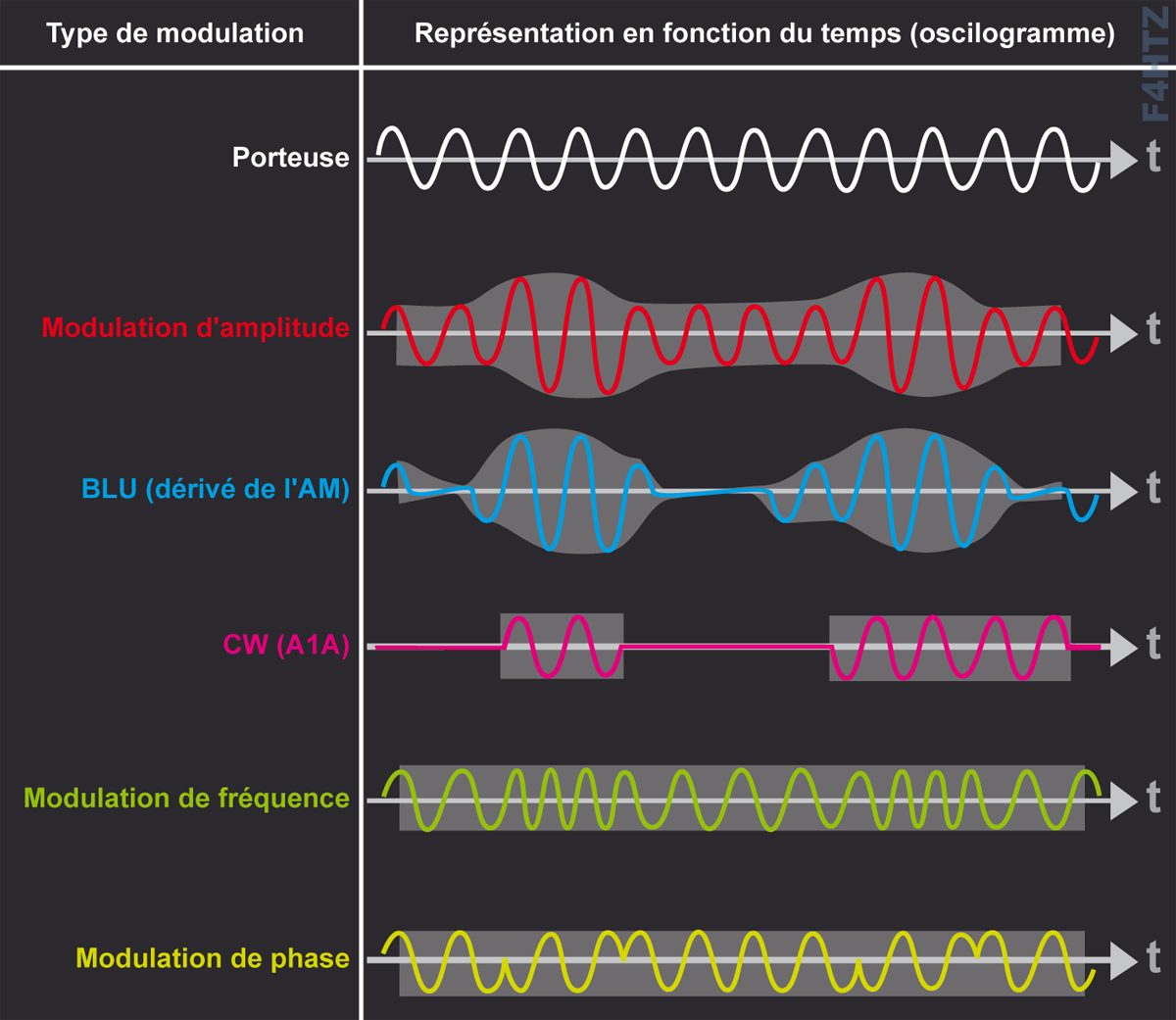

type modulation 02 f4htzReprésentation  graphique



Attention aux représentations d’oscillogrammes issues des questions de type "Minitel"
- l’axe vertical indique la tension du signal et la partie grisée représente le niveau de HF émis, les sinusoïdes n’étant pas représentées
- l’oscillogramme de la BLU, qui est une forme de modulation d’amplitude, ne permet pas de comprendre son fonctionnement. Il faut pour cela analyser le signal de manière fréquentielle (représentation en fonction de la fréquence, spectrogramme).



A retenir

Les classes d’émission (appendice 1 du RR) ont 3 caractères
• La première lettre défini le type de modulation

• Le chiffre défini la nature du signal modulant

• La deuxième lettre définie le type d'information transmis
Connaître le contenu du tableau sur les classes d'émission

La définition d’une classe d'émission ne se dit pas dans l’ordre des caractères qui la composent mais d'abord le 3ème caractère puis le 1er caractère et enfin le chiffre.

Connaître le tableau "Représentation schématique des classes d’émission".
