Fabriquez votre antenne filaire pour le 40m et le 80m.

Fabrication d'une antenne Filaire W3DZZ (40-80m)

w3dzz 010Une antenne simple à réaliser et efficace

Il y a quelques temps, alors que je venais d'obtenir ma "F4", mon copain Pierre (F1NNE) m'avait donné de vielles trappes à rénover pour que je puisse trafiquer sur 40 et 80m.

Jusque là, je n'avais pas eu le temps de me pencher sur le problème. Voilà qui est fait, je décide d'attaquer ce petit chantier. Il consiste donc à rénover ces 2 trappes qui viennent d'une vielle W3DZZ du commerce. Comme à chaque fois, pour remettre des trappes en état, on commence par les démonter puis on sort la brosse, la paille de fer et le papier de verre. Enfin on remonte ses manches et on use de l'huile de coude. On se débrouille aussi pour remplacer la visserie d'origine qui n'est plus en état. Ensuite, il n'y a plus qu'a remonter le tout.

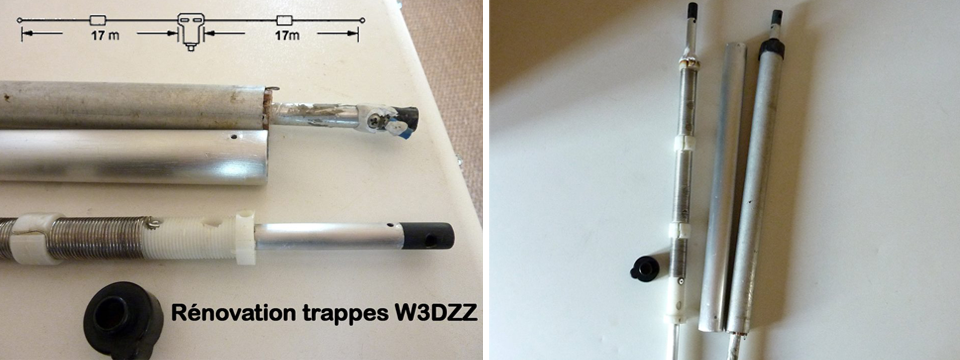

Voici sur ces photos, le résultat du nettoyage et de la désoxydation d'une trappes.



w3dzz 001

 Etapes de restauration des trappes commerciales



La rénovation des trappes terminée comme vous pouvez le voir sur les photos, je change l'ancienne visserie  par de la neuve, pour le reste, je fait avec ce que j'ai sous la main. Pour le fil par exemple, je me sert dans un reste de rouleau de fil électrique rigide de 2,5mm carré dont je dénude les extrémités. Je ferme la boucle avec un domino et je connecte le tout avec des cosses trouvées dans un fond de boîte qui trainait sur une étagère. Comme je le rappel à chaque chantier, sur une nouvelle antenne le but n'est pas de faire une antennes avec les matériaux qui sont les plus beaux mais de faire avec les moyens du bord, avec ce qui traine à la maison à moindre coût.
Pour continuer, je découpe les deux bouts de 10,07M et les monte sur les trappes. Ensuite je découpe 2 longueurs de fil de 6,70M qui vont permettre à l'antenne de résonner sur 80M.

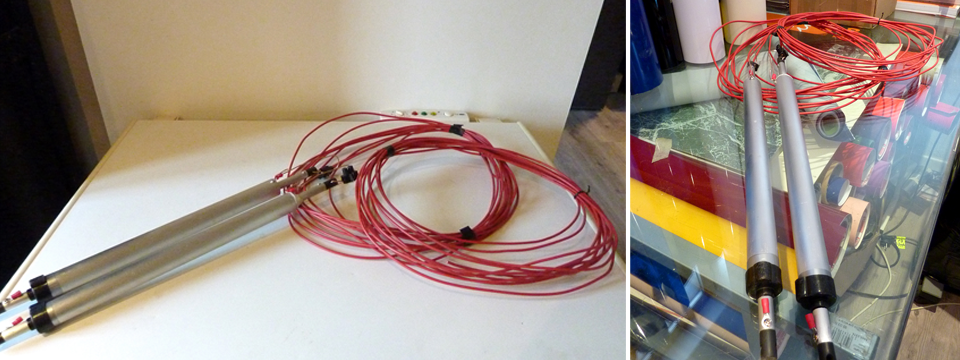

w3dzz 002

 Mise en place des fils sur les trappes



Pour ceux qui n'ont pas comme moi la chance d'avoir des trappes de récupération, voici quelques informations pour les fabriquer. Utilisez du coaxial de type "RG58-CU" 50 Ohms. Servez-vous de ce logiciel "COAX TRAP DESIGN" pour le calcul. Enroulez votre câble coaxial sur un tube pvc de 45mm de diamètre. Faites 10,96 tours (donc 11) afin que vos trappes résonnent sur 7.050 Mhz (remarquez que le fait d'augmenter le nombre de tours fait diminuer la fréquence de résonance). L'âme du début de la self est relié au fil de l'antenne alors que sa tresse est relié à l'âme de la fin de la self . La sortie vers les brins terminaux sera prise sur la tresse du coaxial de la fin de la self. Ensuite il ne vous reste plus qu'à suivre le reste de ce tuto pour réaliser l'antenne.



fabrication trappes

 Fabriquez vous-même vos trappes

Enfin, je réalise un système d'alimentation sur un bout de PVC sur lequel j'ai positionné une SO259 pour le coaxe et 2 boulons avec écrous pour fixer les fils du dipôle. Pour les premiers tests je ne me suis pas embêté. J'ai attaché ma plaquette d'alimentation à 6M du sol sur la partie basse de mon pylône (je sais, c'est trop bas) avec un anneau à visse. J'ai branché mon câble coaxial, j'ai planté 2 piquets en bois dans le terrain de chaque côté pour tendre mon dipôle en "V" inversé et hop, j'ai testé !
Sans aucun réglage je constate que mon dipôle est au top sur 6,670 MHz pour le 40m et 3,250 MHz sur la partie 80M. Bref c'est un peu long surtout pour le 40m. Il faut donc que je raccourcisse mon aérien.

Pour Trouver la bonne taille d'un aérien de ce type il faut qu'il soit à sa place définitive. Celon qu'on décide de l'installer en "V" inversé (antenne omnidirectionnelle) ou tendue à l'horizontale (antenne bidirectionnelle), et en fonction de sa hauteur par rapport au sol, l'ajustement de la taille ne sera pas le même. Il faudra donc attendre que l'antenne soit placée définitivement pour l'ajuster et je verrai cela après l'hivers quand les beaux jours reviendront.

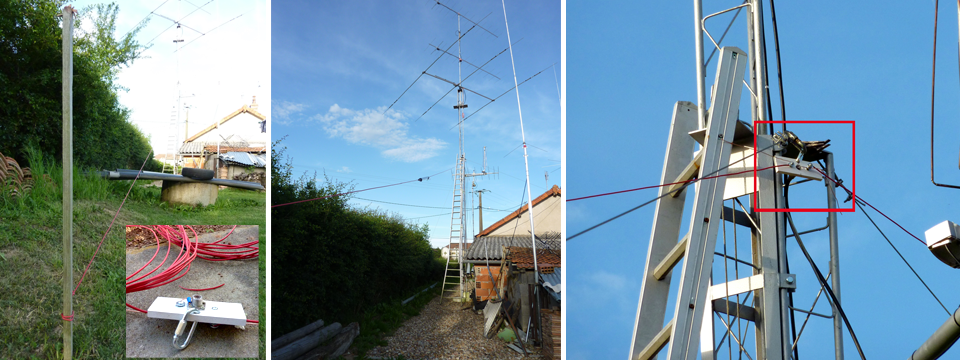

w3dzz 003

 Mise en place de la W3DZZ pour les premiers tests

En attendant je trafique en utilisant ma boîte d'accord (MFJ Versa Tuner 5) et cela fonctionne plutôt bien puisque de nombreux QSOs ont déjà été effectués avec cette antenne sur 40 et 80M.



Et maintenant, à vous de jouer.

de F4HTZ

logos F4HTZ Passion Radio

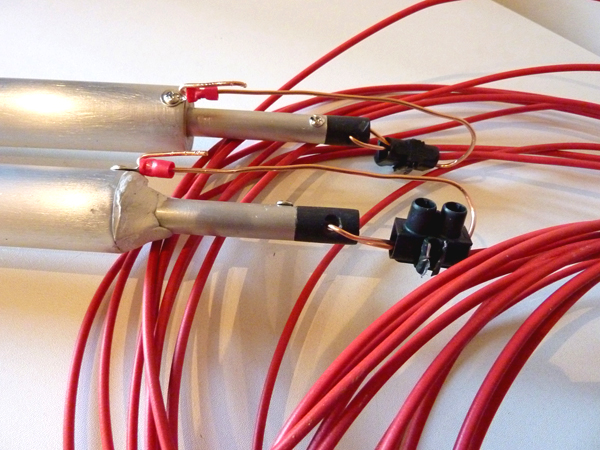

w3dzz 0041 Câblage des trappes

Voici un tuto vidéo in english pour réaliser des trappes de qualité

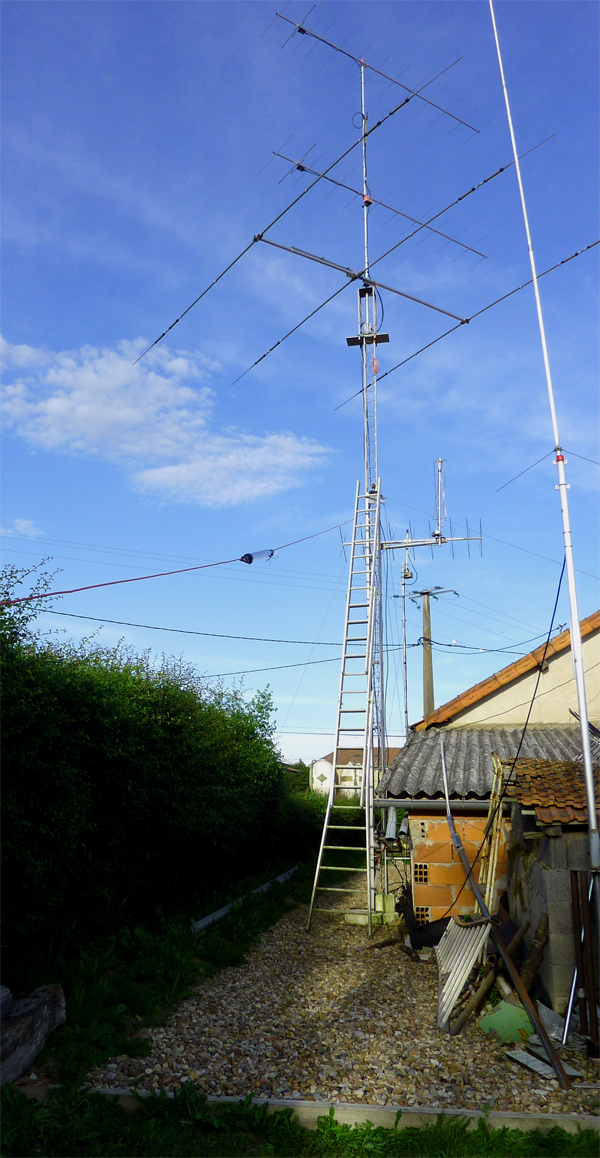

mes antennes w3dzz Antennes de F4HTZ
