Les antennes verticales

L'étude des aériens chez les radioamateurs est un domaine très vaste. J'ai donc pris le parti de vous présenter ici, les différentes typologies d'antennes et leur fonctionnements théoriques mais toujours en gardant un pied dans la pratique. L'objectif, étant comme toujours sur ce Site Web, de rendre ces informations accessibles au plus grand nombre. Nous allons donc essayer, dans la mesure du possible, de "faire dans la simplicité".

1. L'antenne verticale quart d'onde de type Ground Plane

Cette antenne est constituée d'un conducteur vertical et d'un plan de sol (ou ground plane en anglais) d'où l'appellation
"Ground Plane Antenna" (GPA en abrégé). Le plan de sol agit comme un miroir qui reconstitue l'image de l'autre quart d'onde dans le sol. Ce plan de sol est une surface conductrice, quelconque qui peut être soit naturelle comme la terre ou la mer, soit artificielle et liée à la situation comme un toit de voiture ou une toiture de zinc, soit encore être spécialement conçue pour cet usage (radians).


Si le plan de sol est suffisamment grand, le demi-dipole (puisque c'est un quart d'onde) se comporte exactement comme un dipole entier car sa réflexion dans le plan de sol forme la partie manquante. Dans ce cas, son gain théorique est de 2,14 dBi (où les dBi sont des décibels avec un « i » ajouté pour rappeler qu'il s'agit d'un gain par rapport à une antenne isotrope). L'élément émetteur vertical est isolé et centré entre 4 radians positionnés à l'horizontale partant de la base de l'antenne. Les 4 radians sont disposés à 90 degrés les uns des autres autour de l'élément vertical. L'impédance au point d'alimentation de l'antenne est de 36 Ohms. Si on l'alimente sans adaptation avec un coaxe de 50 Ohms, on obtient un TOS (Taux d'ondes stationnaires) de 1.5, ce qui est négligeable. Notez qu'il est possible de modifier l'impédance de 36 Ohms pour la rapprocher de 50 Ohms en incurvant les radians vers le bas. Vous pouvez voir ça sur les photos illustrant la réalisation d'une antenne GP 446MHz sur la droite de cette page.

Quand on veut estimer l'impédance d'un quart d'onde de type GP, on peux se baser sur les carractéritiques du dipole comme expliqué plus haut :
- I est maximum et U est au plus faible donc l'impédance (rapport U/I) est faible et varie en fonction de l'angle que forment les brins.
- 73Ω s'ils sont alignés (angle de 180°). C'est l'impédance que l'on retrouve au centre d'un dipole.
- 52Ω s'ils forment un angle de 120°
- 36Ω s'ils forment un angle droit (90°)
- ces valeurs peuvent varier selon l’environnement proche.

alimentation et physionomie antenne GP quart onde

Physionomie et alimentation  d'une GPA 1/4 d'onde





Diagramme de rayonnement

Comme on le voit sur la "vue dans le plan vertical", on obtient un angle de départ caractéristique d'environ 27°. Il pourra varier autour de cette valeur en fonction de la qualité et de la nature du plan de sol. Dans le plan vertical encore appelé "plan en élévation", le diagramme de rayonnement est omnidirectionnel.

diagramme rayonnement quart onde gp

Vue de profil  et vue aérienne



Les calculs

Pour calculer la longueur d'une GPA quart d'onde, il faut d'abord calculer la longueur d'onde correspondant à la fréquence centrale sur laquelle cette antenne devra résoner. Ce principe sera toujours valable quelque soit le type d'antenne (1/4 d'onde, 1/2 onde, 5/8 d'onde, etc...) que l'on cherche à réaliser.

Ce calcul de base est donc le même pour toutes les antennes

λ = 300 000 : F (KHz)

La longueur d'onde est donnée en mètre, elle est appelée "Lambda" et notée "λ", 300 000 est la vitesse de la lumière en Kilomètre/Seconde et "F" est la fréquence de résonance de l'antenne donnée en Kilohertz. Ce calcul peut être simplifié en faisant sauter quelques "0", ce qui permet d'obtenir un résultat directement en Mégahertz.

λ = 300 : F (MHz)

Dans la pratique, pour que le calcul soit juste, on applique à la vitesse de la lumière un coefficient modérateur dont la valeur est fixée à 0,96.

Comme nous calculons les cotes d'une antenne quart d'onde, il faudra d'abord diviser par 4 le résultat avant de le diviser à à son tour par la fréquence.

La longueur de l'antenne ainsi que de chacun des ses 4 radians (puisque pour une antenne quart d'onde, la taille du brin rayonnant est la même que celle des radians) sera donc calculée comme suit :

Longueur de l'antenne = [(0,96X300):4]:F

donc si on développe cette formule, cela donne

(0,96X300):4 = 72

72 : F en MHz = Longueur de l'antenne

Rem : ce coeficient de 72 varie légèrement en fonction de la précision des valeurs utilisées pour réaliser les calculs de bases (entre 0,71 et 0,73). Personnellement j'utilise un coefficient de 71,34.

Exemple pour une antenne que l'on veut faire raisonner sur 145 MHz, le calcul est

72 : 145 = 0,496 m donc 49,6 cm

Pour savoir sur quelle fréquence vous voulez tailler votre antenne, il faut connaître la plage de fréquences sur laquelle vous allez l'utiliser. Vous prenez la fréquence la plus haute et la fréquence la plus basse que vous divisez par deux pour obtenir le fréquence centrale. C'est la fréquence de résonnance de votre antenne.

Dans notre exemple, la fréquence la plus haute est 146 MHz et la plus basse 144 MHz.
Le calcul sera donc

(146 + 144) : 2 = 145 MHz

N'oubliez pas qu'il est préférable de tailler son antenne un peu plus longue plutôt qu'un peu trop courte. Lors du réglage final, il sera toujours plus facile de la recouper plutôt que de la ralonger..

La calculatrice pour antennes GP 1/4 d'onde

Voici un outil conçu pour donner la longueur verticale (hauteur) d'une antenne de type GP et la longueur de chacun de ses quatre radians pour une fréquence donnée. Il vous suffit de renseigner la fréquence de votre choix.

Désignation
Valeur
Entrez votre fréquence
Fréquence désirée
MHz

Résultats obtenus
Hauteur du brin rayonnant
Mètres
Hauteur du brin rayonnant
Pieds
Hauteur du brin rayonnant
Pouces
Longueur d'un radian
Mètres
Longueur d'un radian
Pieds
Longueur d'un radian
Pouces





2. L'antenne verticale demi-onde de type Ground Plane

Cette antenne est constituée de la même façon qu'un monopole quart d'onde sauf que son brin rayonnant mesure une demie longueur d'onde et non plus un quart d'onde. Concernant les radians, on pourra concerver des radians d'un quart d'onde de longueur. Quand je dis un quart d'onde pour les radians, c'est une base, car nous savons que la longueur des radians va augmenter avec l'augmentation du nombre de radians et avec la proximité du sol. Pour avoir le rendement maximum d'une antenne GP au sol, il faudra tirer 120 radians d'une demie longueur d'onde. Il est reconnu que nous pouvons arriver à un rendement correcte avec 36 radians d'un quart d'onde. Si cette même antenne est mise en hauteur, alors on pourra estimer que 4 radians d'un quart d'onde suffiront. Le sujet des radian sur les antenne GP si l'on veut être rigoureux est relativement complexe. je vous invite à consulter cette page Web de F5AD pour en savoir plus à ce sujet .

On peu considérer que nous avons affaire à un dipole alimenté, non plus en son centre mais à son extrémité. Cette antenne présente donc une impédance infinie à son point d'alimentation. On dit que l'on alimente ce type d'antenne en tension. Il faudra donc raliser une adaptation haute impédance grâce à un circuit LC par exemple. Un circuit LC est un circuit électrique contenant une bobine (L) et un condensateur (Capacité). C'est ainsi qu'on obtient le phénomène de résonance électrique. Le diagramme de rayonnement de cet aérien est assez proche de celui du quart d'onde.

3. Les autres antennes verticales de type Ground Plane

Le rapport est fonction de la longueur d'onde de la fréquence sur laquelle nous voulons que notre antenne raisonne. Il existe des GPA de 1/8ème d'onde, 3/8ème donde, 5/8ème donde, 3/4 d'onde, 7/8ème d'onde et le full size (onde entière). Les diagrammes de rayonnement sont toujours les mêmes que pour l'antenne quart d'onde avec un angle de tir plus ou moins élevé en fonction du type de GPA choisie.

La 5/8ème d'onde est certainement la plus connue et la plus usitée puisque d'un bon rapport gain/taille. A hauteur équivalente, cette antenne a un gain d'environ 1,5 dBd, soit 1,5 dB de plus qu'un dipole. Son angle de rayonnement de 16 degrés la rend plus efficace pour le DX que le dipole dont l'angle de rayonnement est de 20 degrés.

- Le calcul de base 178.308 : F en MHz = Longueur de l'antenne

Bien entendu, comme à chaque fois ce calcul est valable pour une antenne filaire. Si vous la concevez en tube aluminium, elle sera un peu plus courte, il faudra donc expérimenter un peu pour ajuster la taille de l'antenne.

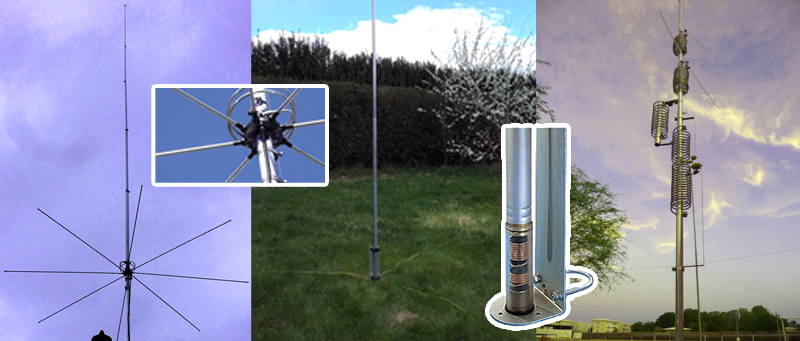

les antennes gpa

Quelques antennes  de type Ground Plane



La calculatrice de brins rayonnants pour tous types d'antennes GP

Voici un outil conçu pour donner la longueur verticale (hauteur) du brin rayonnant de tous les types de GPA. Il vous suffit de renseigner la fréquence de votre choix et de sélectionner le type d'antenne GP.

Désignation
Valeur
Entrez votre fréquence
Fréquence désirée Mhz
Choisir l'antenne Longueur d'onde

Résultat
Longueur radiateur





De F4HTZ.

logos F4HTZ Passion Radio

C'EST QUOI LES ONDES RADIO ? - L'ONDE RADIO #2

COMMENT FONCTIONNE UNE ANTENNE ? - L'ONDE RADIO #3

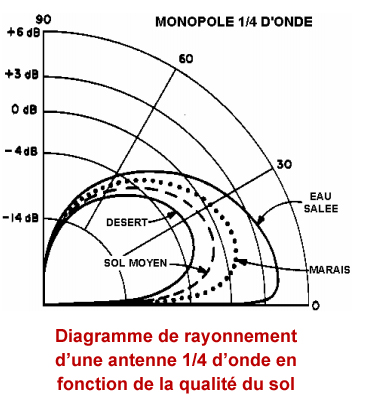

diag rayonnemen qualite sol Qualité  de sol

Petite antenne GP 446MHz par Jean-Emile du RCDEL

quart onde gp 446 01 Sur une  SO239

quart onde gp 446 02 Visser les radians

quart onde gp 446 03 Souder le  brin rayonnant

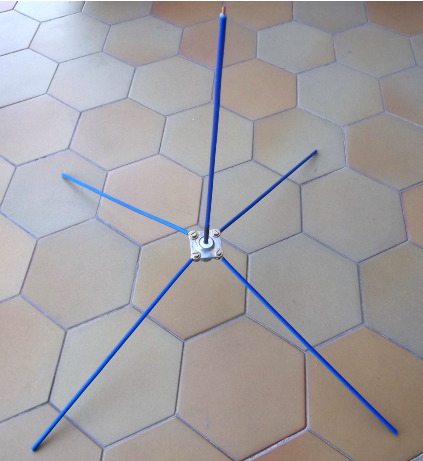

quart onde gp 446 04 Et voilà  1 GPA 446MHz

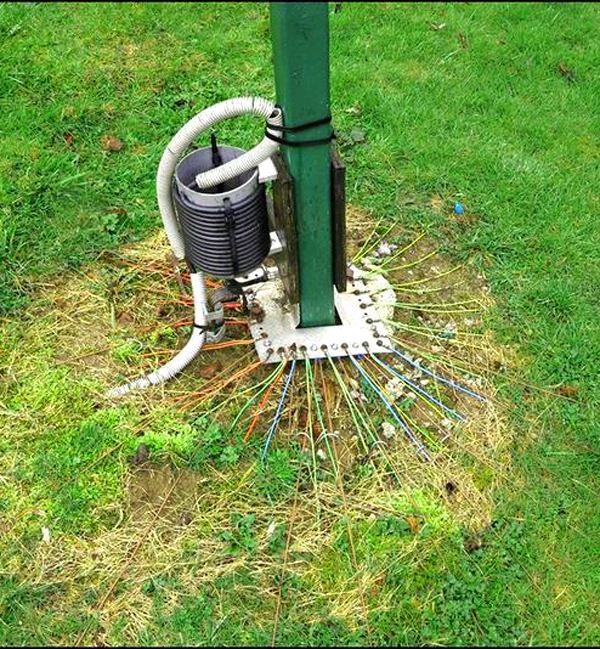

plan sol 120 radians Plan de sol  120 radians
