0-0-3 - Utilisation d’une calculette

Mais quelle calculatrice choisir ?

• Chaque calculette est différente. Aussi, il est indispensable d’utiliser toujours la même calculette.



• Optez pour des modèles de type collège, non programmable, ou une calculette ayant un mode "Examen" où la mémoire sera réinitialisée avant de commencer l’épreuve.
- les smartphones risquent d’être refusés, même si des témoignages récents affirment qu’ils ont pu être utilisés.



 • Choisisr une calculette qui accepte l’affichage en mode Ingénieur et la saisie en écriture naturelle serai un plus mais n'est pas indispensable. Sans vouloir faire de publicité, voici quelques exemples de calculettes qui conviennent à nos besoins :
- Texas Instruments TI 30 - Collège
- Casio FX-92 - Collège

Rem : mais ces 2 calculettes n’ont pas l’affichage en mode Ingénieur.

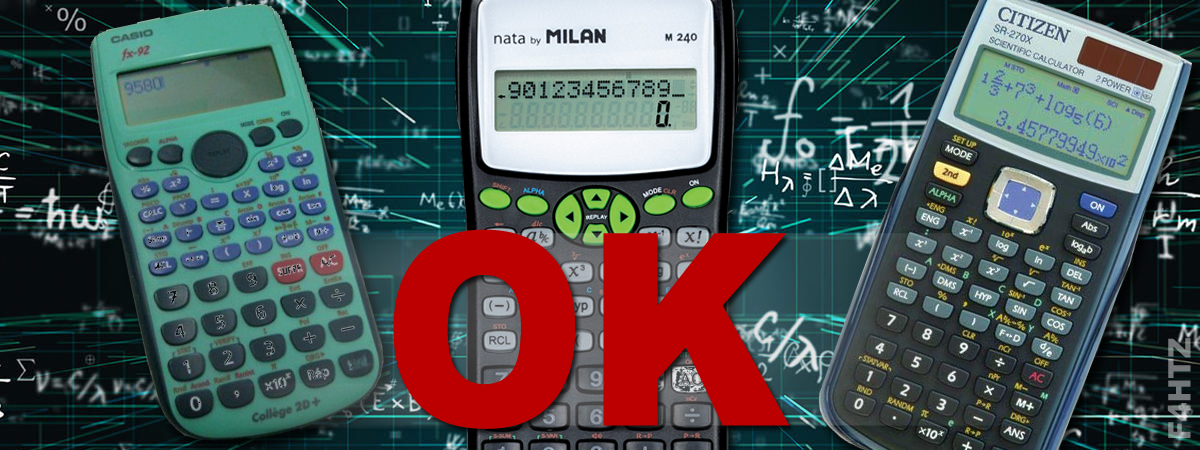

Quelques modèles de calculatrices





• Évitez les modèles trop anciens qui ne permettent pas en compte la saisie en écriture naturelle. La FX-92 de Casio est un grand classique.

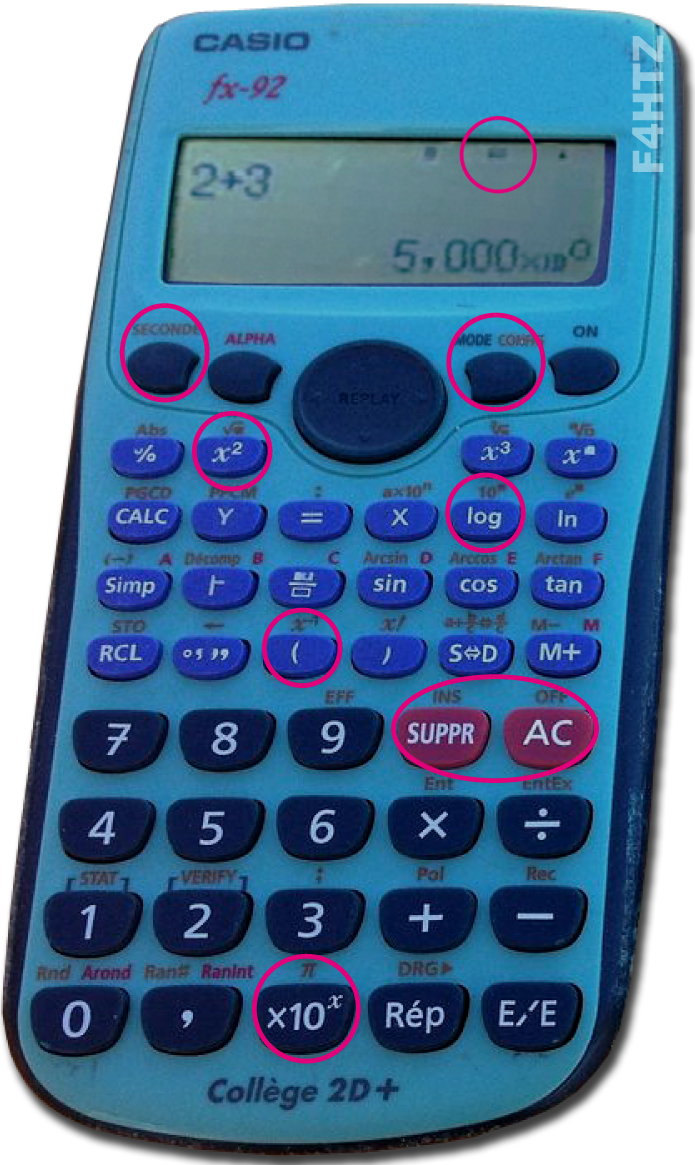

Les 12 fonctions ou opérateurs utilisés



• Exposant de 10 (touche marquée .10^x ou Exp)

 • Inversion de signe (touche marquée +/-)

 • Racine carrée (symbole √)

 • Mise au carré (touche marquée X²) ou fonction "puissance" marquée "^"

 • Logarithme décimal (touche marquée LOG)

 • Puissance de 10 ou Antilog (touche marquée 10^x)

 • Inverse (touche marquée 1/x, x^-1 ou Inv)

 • Touche donnant la valeur π (Pi = 3,14159…)



• Vérifiez la procédure de réinitialisation des mémoires

 • Vérifiez le fonctionnement des parenthèses

 • Vérifiez le fonctionnement des touches d’effacement (total ou partiel) et des touches de modification

 • Définissez le mode d’affichage (scientifique)









Les résultats sont affichés (et les formules saisies) sous trois formes différentes

• En affichage avec virgule flottante (fonction souvent marquée FLO qui est l’affichage standard par défaut).

• en affichage scientifique (fonction souvent marquée SCI), les nombres sont affichés sous la forme 9,99.10^xx où :
- la puissance de 10 est un nombre entier (positif ou négatif)
- le nombre est compris entre 1 et 9,99… (le nombre de chiffres après la virgule est défini dans le paramétrage)

• en affichage Ingénieur (fonction souvent marquée ENG) est comparable à l’affichage scientifique mais, dans ce cas :
- la puissance de 10 est toujours multiple de 3
- le nombre est compris entre 1 et 999,99…

• Si le résultat n’est pas dans le bon multiple, utiliser la table de conversion du cours précédent.
- En affichage Ingénieur, le résultat apparaît directement avec les multiples ou sous-multiples connus.



Dans le cours, les calculs à connaître sont repérés par la mention "sur une calculette :".

• La plupart des calculettes « Collège » récentes acceptent l’écriture naturelle (ou intuitive).
- saisissez la formule avec les parenthèses [(] ou [)]
- appuyez sur [EXE] ou [=] pour afficher le résultat.
- la place des parenthèses est primordiale. Une erreur de saisie faussera le résultat (ou fera afficher "syntax error").
- la formule peut être modifiée avec les flèches de déplacement et en ajoutant ou supprimant des valeurs ou des opérateurs.

• Les formules simplifiées du cours imposent l’utilisation des multiples ou sous-multiples indiqués.



Exemples de calculs

• Calculer P sachant que :
• U = 20 mV
• R = 5 kΩ
• la formule à utiliser est : P = U²/R

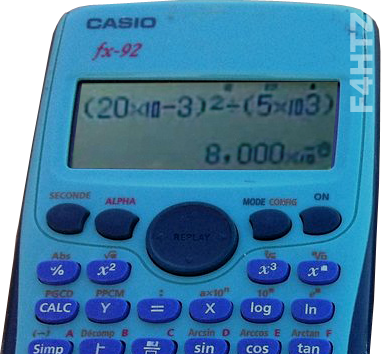

P = (20 mV)² / 5 kΩ = (20 x 10^-3)² / (5 x 10³)

P = 8 x 10^-8 = 80 x 10^-9 = 80 nW





Table de conversion





• Calculer R (en Ohms) sachant que :
• U = 20 mV
• P = 80 nW
• la formule à utiliser est : R = U²/P



R = (20 mV)² / 80 nW = (20 x 10^-3)² / (80 x 10^-9)

R = (20² x 10^-3x2)/(80 x 10^-9) = 400/80 x 10^-6-(-9)

R = 5 x 10³ = 5 kΩ = 5000 Ω



Table de conversion



Entraînez-vous sur votre calculette en ayant la table de conversion près de vous...
