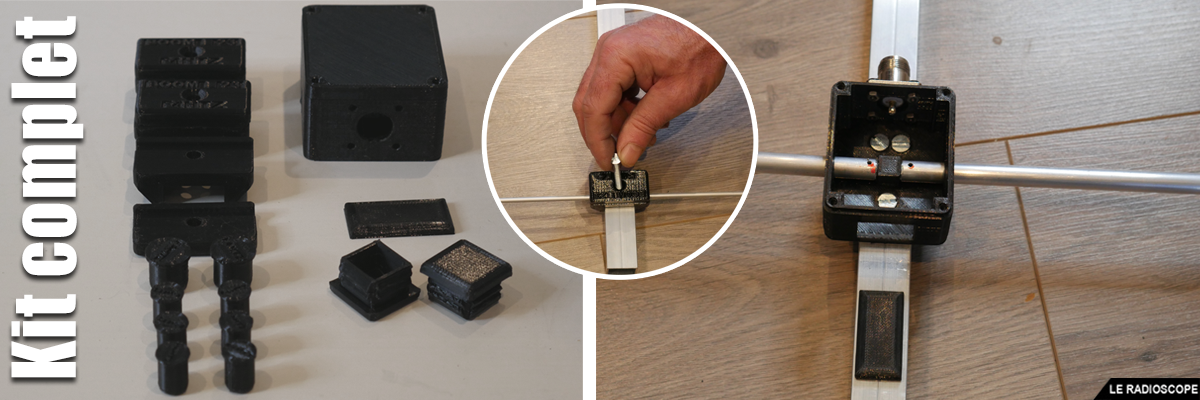

Kit de pièces complet pour la fabrication d'une antenne Yagi pour le 2m
Par Fabrice - F4HTZ
Pour information
Ces pièces peuvent convenir pour tous types d'antennes Yagi même si elles ont été conçues à la base pour réaliser une Yagi 4 éléments de type DK7ZB. Vous pouvez retrouver le tuto permetant de réaliser cette antenne en cliquant ici.
Ces éléments imprimés seront la plupart du temps utilisés en extérieur c'est pourquoi il est préférable de les imprimer en PET-G ou en ABS en fonction de ce que vous avez sur vos étagères.

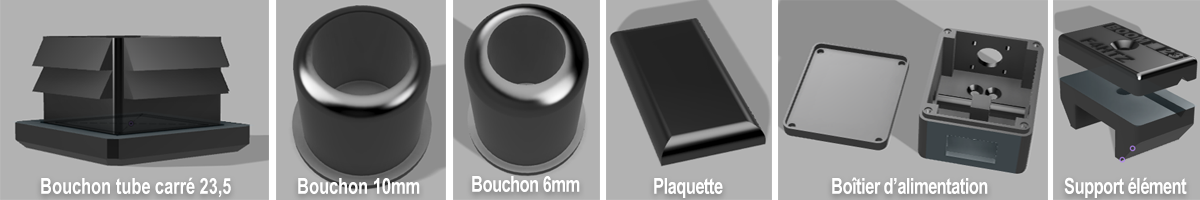

Téléchargez les fichiers d'impression
- Supports éléments parasites
- Bloc - Support alimentation radiateur (le dipôle ou élément émetteur)
- Capot du bloc - Support alimentation radiateur (le dipôle ou élément émetteur)
- Plaquette d'isolement du DK7ZB-MATCH
- Bouchons pour boom carré de 23,5mm
- Bouchons pour l'élément radiateur (10mm)
- Bouchons pour les éléments parasites (6mm)
Paramètres d'impression
- Marque de l'imprimante : Artillery Sidewinder X1
- Supports : Non
- Résolution : 0,3 mm
- Remplissage : 20%
- Vitesse : 70
- Marque de filament : ABS de chez E-SUN
- Température de l'extrudeur : 240°
- Température du Bed : 120°
A présent, c'est à vous de jouer
Tous ces fichiers sont mis à votre disposition gracieusement et sont libres de droits. Cependant, si vous le désirez, vous pouvez faire un don en utilisant le bouton Paypal qui se trouve en bas de page pour aider "Le petit radioscope illustré" à améliorer ses services à la communauté.
