Kit de pièces pour construire une antenne Quagi 8 éléments pour la bande des 2m
Par Fabrice - F4HTZ
Pour information

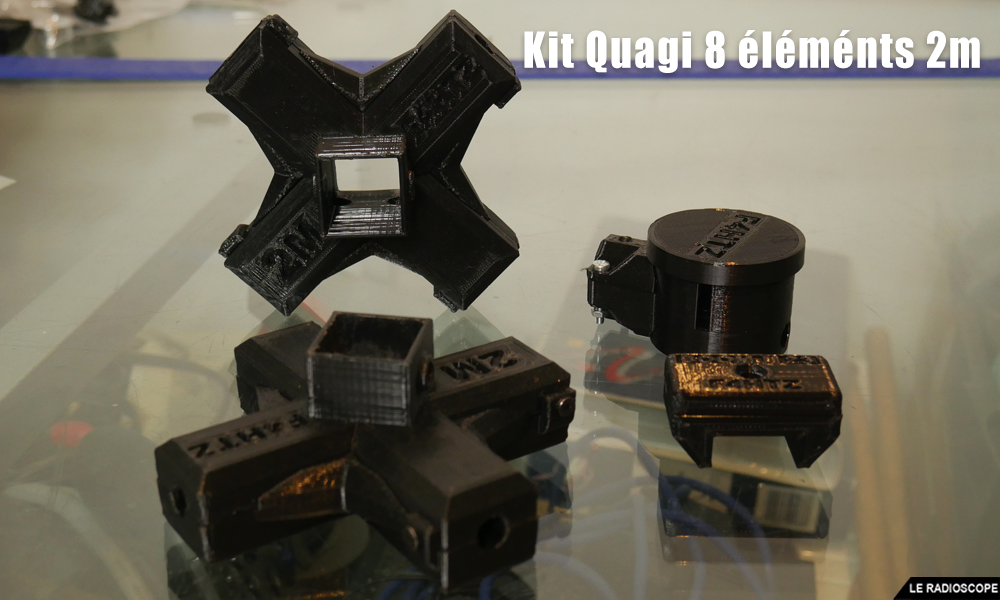

Voici un kit de pièces pour fabriquer une antenne de type Quagi 8 éléments pour la bande radioamateur des 2m. Elle est constituée de 2 éléments Quad (radiateur et réflecteur)et 6 éléments Yagi (directeurs).

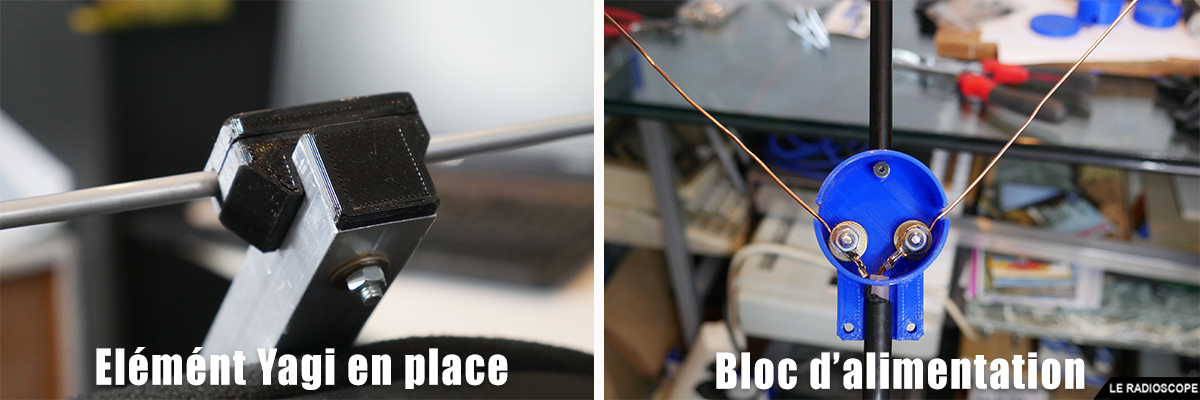

Ces pièces sont conçuent pour être assemblées sur un boom aluminium carré de 23,5mm de section. L'alimentation se fait directement avec le câble coaxial sur l'élément Quad radiateur. Pour plus d'informations concernant la réalisation d'une Quagi 8 éléments, je vous invite à lire cet article.
Ces pièces sont imprimées en PET-G, puisqu'elles sont prévues pour être utilisées en extérieur. Vous pouvez tout aussi bien les imprimer en ABS en fonction de ce que vous avez sur vos étagères.
Téléchargez les fichiers d'impression

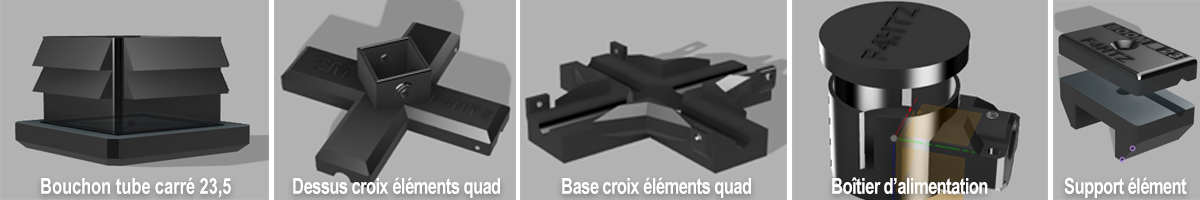

- Bouchon pour tube carré de 23,5mm
- Partie supérieure de la croix pour éléments quad
- Partie inférieure de la croix pour éléments quad
- Base boîtier d'alimentation de l'élément radiateur
- Couvercle du boîtier d'alimentation de l'élément radiateur
- Pièce de serrage du boîtier d'alimentation de l'élément radiateur
- Partie inférieure du support d'élément Yagi
- Partie supérieure du support d'élément Yagi
Paramètres d'impression
- Marque de l'imprimante : Artillery Sidewinder X1
- Supports : Non
- Résolution : 0,3 mm
- Remplissage : 20%
- Vitesse : 70
- Marque de filament : PETG de chez SUNLU
- Température de l'extrudeur : 240°
- Température du Bed : 120°
A présent, c'est à vous de jouer
Tous ces fichiers sont mis à votre disposition gracieusement et sont libres de droits. Cependant, si vous le désirez, vous pouvez faire un don en utilisant le bouton Paypal qui se trouve en bas de page pour aider "Le petit radioscope illustré" à améliorer ses services à la communauté.
