boitier multiprise 138v f4htz





Pour information

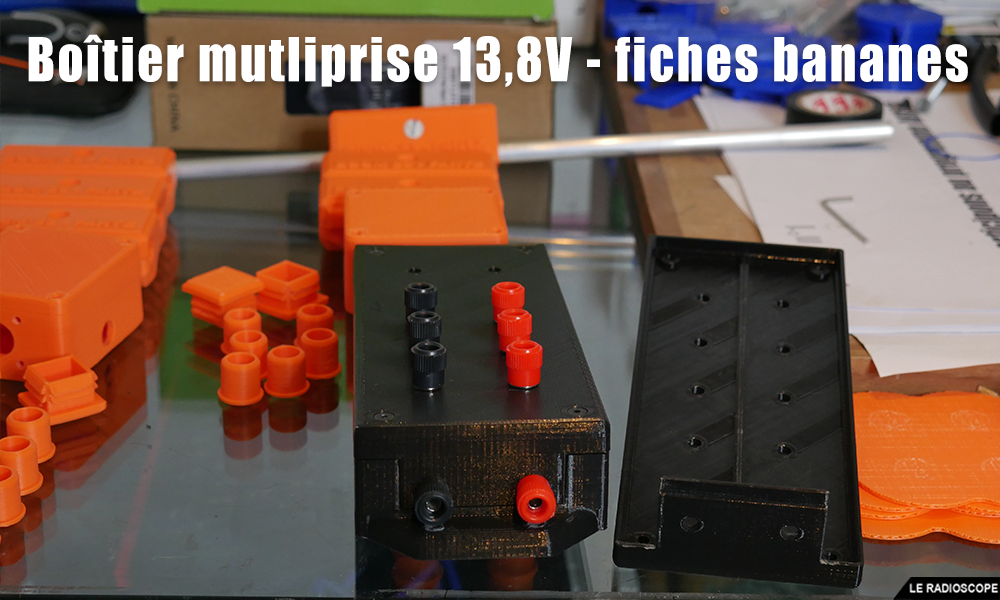

Voici de quoi fabriquer un boîtier multiprise 13,8V sur fiches bananes. Une entrée sur le devant du boîtier pour 5 sorties sur le couvercle.

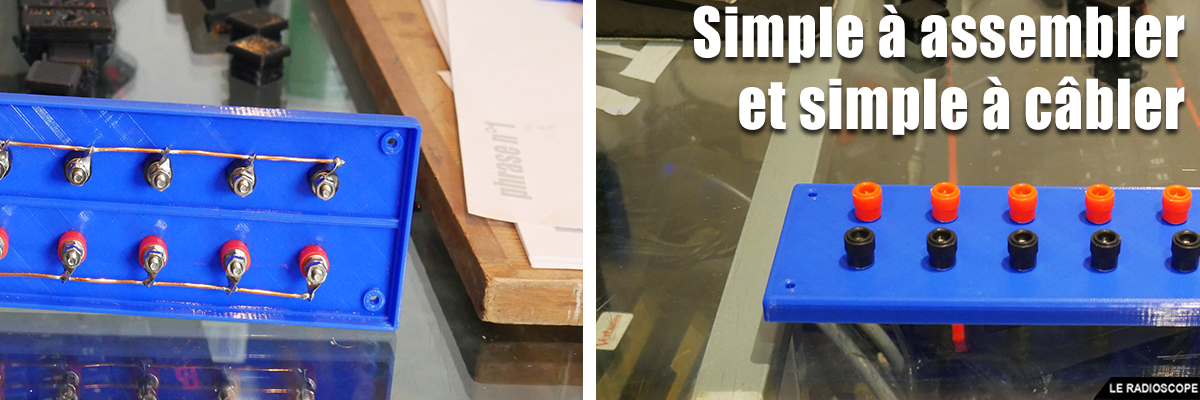

Attention à la qualité des fiches bananes que vous achèterez ainsi qu'à la section du fil électrique utilisé. Ceux-ci vont déterminer l'intensité que pourra supporter votre boîtier. Sur les photo de cette page, vous voyez un boîtier monté avec des fiches bananes chinoises premier prix et du fil électrique de 2,5 carré de section. Il pourra donc supporter 15-20A (de quoi alimenter au maximum un TX de 100W en pleine puissance). Si vous désirez réaliser un boîtier pouvant supporter 50A par exemple, il vous faudra acheter des fiches bananes pouvant accepter cette puissance et utiliser du fil électrique de 6 carré...

Ce boîtier est imprimé en PLA puisqu'il est prévu pour être utilisé en intérieur. Pour une utilisation en extérieur (SOTA, IOTA, etc ...), préférez le PET-G ou  l'ABS en fonction de ce que vous avez sur vos étagères.

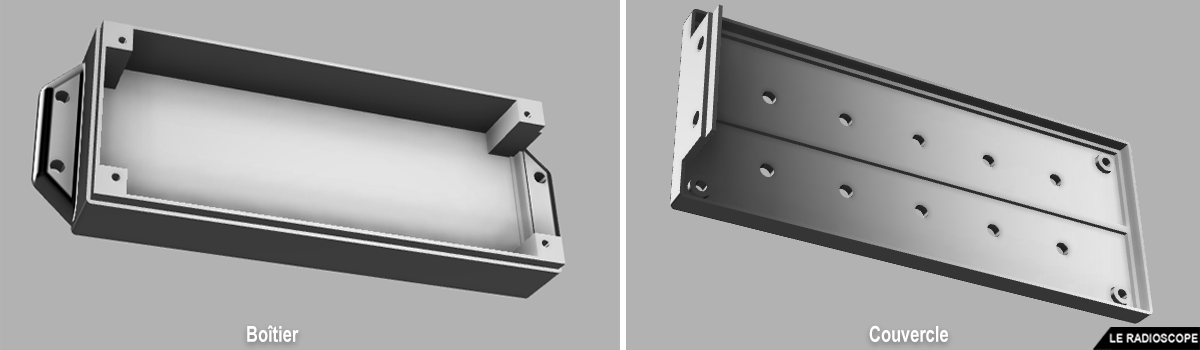

modeles fusion 360 boitier multiprise 13 8v de f4htz







Téléchargez les fichiers d'impression

A présent, c'est à vous de jouer

Tous ces fichiers sont mis à votre disposition gracieusement et sont libres de droits. Cependant, si vous le désirez, vous pouvez faire un don en utilisant le bouton Paypal qui se trouve en bas de page pour aider "Le petit radioscope illustré" à améliorer ses services à la communauté.
