Les news de F5ZMS, ou la vie d'un transpondeur (épisode 6)...

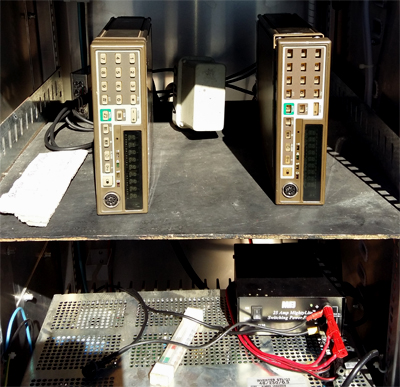

transpondeur 00

Encore un coup de foudre  !

il faut à nouveau intervenir sur notre transpondeur. Il a pris la foudre il y a 10 de jours et est H.S :
- En compagnie de Rudolphe / F4CYJ nous étions passé constater l'étendue des dégâts.
- Le duplexeur est H.S côté voie UHF et le final du tranceiver UHF n'envoie plus que 5W au lieu de 17.



Contraint de mettre hors tension le transpondeur pour ne pas endommager plus le matériel, nous sommes parti à la recherche d'un nouveau duplexeur. Quelques jours plus tard, Pierre / F1NNE m'explique qu'il en a récupéré un en démontant un vieux transpondeur. Je fonce chez lui, et récupère le matériel.


Nous sommes jeudi 11/07/2019, j'arrive sur site et me lance dans le changement du duplexeur. Je remet F5ZMS sous tension et après quelques mesures, constate que le duplexeur de récupération fonctionne parfaitement. Voilà notre cher transpondeur à nouveau fonctionnel même si il reste du travail a réaliser pour le remettre en état.

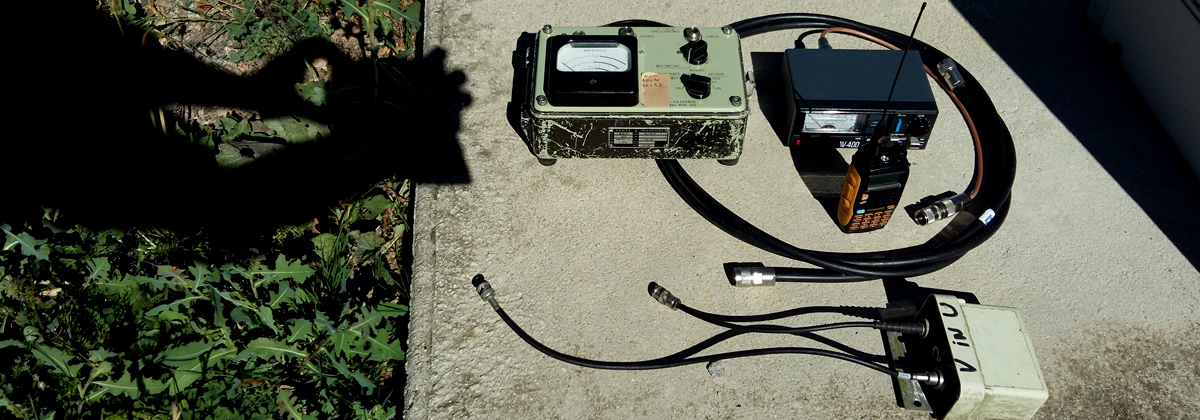

transpondeur 01

Préparation du matériel  avant intervention



Les conclusions de cette intervention sont les suivantes :

- Notre antenne est trop haute et sert de parafoudre à la place du parafoudre du pylône quand il y a des orages. Nous allons donc devoir fabriquer un bras de déport et installer l'antenne du transpondeur un peu plus bas afin que la cîme de celle-ci soit au moins 1 mètre en dessous de la pointe du parafoudre. Cela fait 2 fois en 2 ans que nous prenons la foudre et que nous aboutissons à la même panne. Voie UHF du duplexeur grillée et PA du tranceiver UHF endommagé.

- Il faut maintenant que Georges F1JRZ programme rapidement le spare UHF que nous avons pour changer le tranceiver de la voie "U". Il pourra ensuite tranquilement réparer le poste endommagé.



F5ZMS est opérationnel !

Même si actuellement la PA du poste UHF ne sort que 5W au lieu de 17, il fonctionne. Le nouveau duplexeur joue parfaitement son rôle. Vous pouvez donc profiter du transpondeur du brionnais à votre guise, il est là pour ça.

je vous tiendrai au courant de la suite des opérations.

A bientôt sur notre transpondeur...

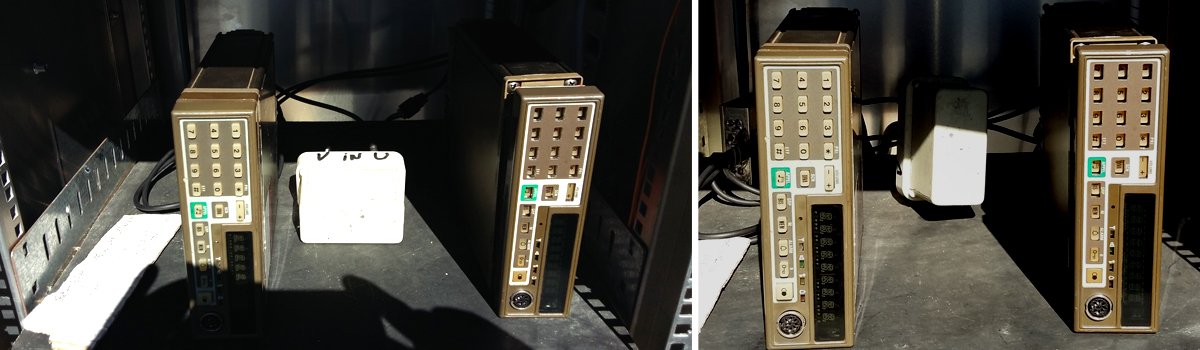

transpondeur 02

nouveau duplexeur en place...





Pour rappel, voici les carractéristiques du transpondeur

Tranceivers : ALCATEL ATR 427 (UHF) et 421 (VHF)
Puissance : 17W sur les 2 voies

Localisation : JN26BG (Commune de Sainte-Foy-en-Brionnais)
Altitude : 549m au pieds d'un pylône de 40m
Entrée / sortie : 145.2375 MHz et 431.2375 MHz
Déclanchement : au squelch avec une porteuse.



Vous trouverez toutes les informations utiles sur le transpondeur du brionnais en cliquant ici.

de F4HTZ
